Sprievodca priemyselnými membránami: Typy, ako fungujú a ako si vybrať tú správnu

Čo vlastne priemyselná membrána robí

Priemyselná membrána je polopriepustná bariéra, ktorá oddeľuje zložky prúdu kvapaliny alebo plynu na základe rozdielov vo veľkosti častíc, molekulovej hmotnosti, iónovom náboji alebo chemickej afinite – bez potreby tepla, chemických reakcií alebo fázových zmien. Hnacou silou je takmer vždy tlakový rozdiel medzi kŕmnou stranou a permeátovou stranou membrány, ktorý tlačí cieľový druh cez membránu, pričom zadržiava nežiaduce zložky na kŕmnej strane. Dva výstupné prúdy – permeát (čo prechádza cez) a retentát (čo je zadržiavané) – sa zhromažďujú a používajú alebo likvidujú podľa návrhu procesu.

Tento separačný mechanizmus robí priemyselnú membránovú filtráciu zásadne odlišnou od konvenčnej hĺbkovej filtrácie alebo chemického zrážania. Hĺbkové filtre – ako sú pieskové filtre alebo vreckové filtre – zachytávajú častice vo filtračnom médiu a musia sa pravidelne vymieňať alebo preplachovať. Chemické zrážanie mení zloženie prúdu a zavádza rezíduá činidiel, s ktorými sa musí zaobchádzať po prúde. Priemyselné membrány sa oddeľujú čisto na základe pevného fyzikálneho prahu, neprodukujú žiadne chemické vedľajšie produkty a vo väčšine prevádzkových scenárov sa dajú vyčistiť a vrátiť do prevádzky bez výmeny. Tieto charakteristiky vysvetľujú, prečo sa membránová technológia rozšírila zo svojich pôvodných aplikácií pri odsoľovaní vody a spracovaní mlieka do prakticky každého odvetvia, kde sa vyžaduje separácia alebo čistenie tekutín.

Najdôležitejší praktický rozdiel v priemyselných membránových systémoch je medzi slepou filtráciou a filtráciou s priečnym tokom. V slepom režime všetka privádzaná tekutina prúdi kolmo cez membránu, kým zadržaný materiál nezablokuje ďalší tok. Toto je vhodné na leštenie čistou kvapalinou s nízkym obsahom pevných častíc. Pri filtrácii s priečnym tokom (alebo tangenciálnym tokom) – ktorá dominuje v priemyselných membránových aplikáciách – prúdi prívod paralelne s povrchom membrány vysokou rýchlosťou, pričom nepretržite odmetá zadržaný materiál a bráni hromadeniu filtračného koláča, ktorý by inak blokoval tok. Prevádzka s priečnym tokom je dôvodom, prečo môžu priemyselné membrány bežať nepretržite na prívodoch s vysokým obsahom pevných látok bez neustálej výmeny.

Štyri hlavné typy priemyselnej membránovej filtrácie

Priemyselná membrána filtrácia je rozdelená do štyroch kategórií na základe rozsahu veľkosti pórov membrány a zodpovedajúcej medznej molekulovej hmotnosti alebo veľkosti častíc. Každá kategória rieši iný problém separácie a funguje pri rôznych tlakoch. Výber správneho typu filtrácie je prvým rozhodnutím v akomkoľvek dizajne priemyselného membránového systému.

Mikrofiltrácia (MF)

Mikrofiltračné membrány majú veľkosť pórov v rozsahu 0,05 až 10 mikrónov (µm) – najhrubší zo štyroch typov. Pracujú pri nízkych transmembránových tlakoch (zvyčajne 0,1 až 2 bary) a používajú sa na odstraňovanie suspendovaných pevných látok, baktérií, kvasiniek a tukových guľôčok z prúdov tekutín. Pretože mikrofiltrácia nezachováva rozpustené molekuly – ide výlučne o fyzikálnu separáciu založenú na veľkosti – bežne sa používa ako prvá fáza predúpravy pred jemnejším membránovým krokom alebo ako fáza čírenia a sterilizácie v procesoch potravín a nápojov. Typické aplikácie MF zahŕňajú studenú sterilnú filtráciu piva a vína, odstraňovanie biomasy vo fermentačných procesoch, čírenie ovocných štiav a predúpravu odpadovej vody pred ultrafiltráciou alebo krokmi reverznej osmózy.

Ultrafiltrácia (UF)

Ultrafiltračné membrány majú veľkosť pórov medzi 0,01 a 0,1 mikrónu, s medznými hodnotami molekulovej hmotnosti (MWCO) typicky v rozsahu od 1 000 do 500 000 Daltonov. UF pracujúci pri transmembránových tlakoch 1 až 10 barov zadržiava baktérie, vírusy, proteíny, škrob a koloidné častice, pričom umožňuje, aby voda, soli a nízkomolekulárne rozpustené látky prešli ako permeát. Táto selektívna retencia robí z UF ťažného koňa priemyselného spracovania membrán v širokom spektre sektorov: koncentrácia a čistenie proteínov v mliekarenskej a farmaceutickej výrobe, makromolekulárna frakcionácia v biotechnológiách, odstraňovanie koloidných častíc a organických látok pri úprave pitnej vody a predúprava pred nanofiltráciou alebo reverznou osmózou na predĺženie ich životnosti. UF tiež tvorí membránovú vrstvu v membránových bioreaktoroch (MBR) používaných pri čistení odpadových vôd.

Nanofiltrácia (NF)

Nanofiltračné membrány majú veľkosť pórov v približnom rozsahu 1 až 10 nanometrov a sú navrhnuté tak, aby odstraňovali dvojmocné ióny (vápnik, horčík, síran), organické látky so strednou molekulovou hmotnosťou a zlúčeniny spôsobujúce farbu, pričom umožňujú prestup jednomocných solí (chlorid sodný) a vody. Prevádzkové tlaky sú typicky 5 až 20 barov. Nanofiltrácia sa používa na zmäkčovanie vody (odstraňovanie iónov tvrdosti), odsoľovanie brakických podzemných vôd, kde postačuje čiastočné odstránenie solí, odfarbovanie cukrových roztokov, koncentrovanie nízkomolekulárnych organických látok pri spracovaní potravín a čistenie priemyselných odpadových vôd s obsahom organických mikropolutantov. Jeho schopnosť selektívne odstraňovať dvojmocné ióny pri prechode monovalentnými iónmi je vlastnosť, ktorú žiadny iný typ membrány nereplikuje – vďaka čomu je NF špecifickou voľbou pre aplikácie na zmäkčovanie vody, kde by úplné odsoľovanie odstránilo prospešné minerály.

Reverzná osmóza (RO)

Membrány s reverznou osmózou majú najtesnejšiu separáciu zo štyroch typov – s efektívnou veľkosťou pórov pod 1 nanometer – a odmietajú prakticky všetky rozpustené pevné látky, monovalentné ióny a organické molekuly nad približne 100 daltonov. Prevádzkové tlaky sa pohybujú od 10 do 80 barov v závislosti od salinity krmiva, vďaka čomu je RO energeticky najnáročnejší typ membránovej filtrácie. RO je štandardná technológia na odsoľovanie morskej vody, výrobu vysoko čistej procesnej vody v polovodičovej a farmaceutickej výrobe, úpravu napájacej vody do kotlov a koncentráciu cenných rozpustených látok v potravinách, nápojoch a chemických procesoch. Retentát zo systému RO je koncentrovaný prúd soľanky alebo koncentrátu, ktorý si vyžaduje ďalšie riadenie – buď likvidáciu, ďalšiu koncentráciu alebo obnovu rozpusteného obsahu v závislosti od aplikácie.

Rýchly prehľad: Porovnanie priemyselnej membránovej filtrácie

Priemyselné membránové materiály: polymér vs keramika

Fyzikálne a chemické vlastnosti priemyselnej membrány kriticky závisia od materiálu, z ktorého je vyrobená. Membránové materiály spadajú do dvoch širokých kategórií – polymérové ​​a keramické – pričom každá z nich má zreteľnú rovnováhu medzi cenou, chemickou odolnosťou, mechanickou odolnosťou a čistiteľnosťou. Výber nesprávneho materiálu pre chémiu krmiva alebo režim čistenia je jednou z najčastejších príčin predčasného zlyhania membrán v priemyselných systémoch.

Polymérne membránové materiály

Polymérne membrány dominujú na trhu s priemyselnými membránami z hľadiska objemu, predovšetkým preto, že sú lacnejšie na výrobu, sú dostupné v širšom rozsahu modulových konfigurácií a sú vhodné pre veľkú väčšinu procesných tokov, ktoré sa vyskytujú pri úprave vody, v potravinárstve a nápojoch a vo všeobecných priemyselných aplikáciách. Každý z najbežnejšie používaných polymérov má špecifické výkonnostné charakteristiky:

• Polyvinylidénfluorid (PVDF): Najpoužívanejší polymér pre priemyselné UF a MF membrány. PVDF ponúka vynikajúcu chemickú odolnosť voči kyselinám, zásadám a mnohým rozpúšťadlám; dobrá mechanická pevnosť; a tolerancia koncentrácií chlóru používaných v štandardných čistiacich a dezinfekčných protokoloch. Jeho vysoká hydrofóbnosť môže zvýšiť tendenciu k zanášaniu organicky naplnených krmív, čo sa často rieši povrchovou hydrofilizáciou počas výroby.
• Polyétersulfón (PES): Prirodzene hydrofilný polymér, ktorý znižuje organické znečistenie v porovnaní s PVDF a vytvára vysoké rýchlosti toku pri ekvivalentných tlakoch. PES je dominantným materiálom pre farmaceutické a biotechnologické UF aplikácie, kde sa musí prísne kontrolovať prenos alebo retencia proteínov. Jeho obmedzením je nižšia odolnosť voči silným alkalickým čistiacim prostriedkom a niektorým organickým rozpúšťadlám.
• Polyakrylonitril (PAN): Používa sa predovšetkým pre UF membrány pri čistení odpadových vôd a priemyselných procesoch. Membrány PAN sú odolné voči mnohým organickým rozpúšťadlám a sú relatívne lacné, ale ich tolerancia voči silným kyselinám a vysokoteplotnému čisteniu je v porovnaní s PVDF obmedzená.
• Acetát celulózy (CA): Jeden z prvých RO membránových materiálov a stále sa používa v určitých aplikáciách. CA má dobrú toleranciu chlóru – neobvyklú medzi RO materiálmi – ale degraduje mimo úzkeho rozsahu pH (4 až 6,5) a má obmedzenú teplotnú toleranciu, čo obmedzuje jeho použitie v porovnaní s polyamidovými tenkovrstvovými kompozitnými membránami v moderných RO systémoch.
• Tenkovrstvový kompozitný polyamid (PA TFC): Dominantný materiál pre moderné RO a NF membrány. Aktívna polyamidová vrstva je extrémne tenká – typicky 0,1 až 0,2 mikrónov – poskytuje veľmi vysokú priepustnosť a vynikajúce odpudzovanie solí pri relatívne nízkom tlaku. Slabinou je extrémna citlivosť na voľný chlór a iné oxidačné biocídy, ktoré rýchlo degradujú aktívnu vrstvu.

Keramické membránové materiály

Keramické priemyselné membrány sa vyrábajú z anorganických oxidových materiálov – najčastejšie oxidu hlinitého (oxid hlinitý, Al₂O₃), oxidu titaničitého (titániu, TiO₂) alebo oxidu zirkoničitého (zirkóniumchlorid, ZrO₂) – často vo viacvrstvových konfiguráciách, kde hrubá nosná vrstva poskytuje mechanickú pevnosť a tenká, jemne porézna vrchná vrstva. Keramické membrány stoja podstatne viac ako polymérové alternatívy ekvivalentnej plochy – zvyčajne päť až dvadsaťkrát viac na meter štvorcový – ale ponúkajú súbor výkonnostných výhod, ktoré odôvodňujú túto prémiu v náročných aplikáciách:

• Plná tolerancia agresívnych protokolov CIP vrátane koncentrovaných kyselín, koncentrovaných zásad, sterilizácie parou a vysokých koncentrácií chlóru, ktoré by zničili polymérne membrány.
• Stabilná prevádzka pri procesných teplotách do 300°C a vo vysokotlakovom prostredí, kde by sa polymérové ​​membrány zdeformovali alebo zlyhali.
• Odolnosť voči znečisteniu olejmi a tukmi vďaka ich hydrofilnej povrchovej chémii, vďaka čomu sú vhodné na separáciu oleja a vody a na náročné procesy spracovania potravín.
• Dlhá životnosť – keramické membrány v priemyselnej prevádzke bežne fungujú 10 až 15 rokov v porovnaní s 3 až 7 rokmi pre typické polymérne prvky – čo kompenzuje vyššie počiatočné kapitálové náklady v priebehu času pri aplikáciách s vysokým pracovným cyklom.

Konfigurácie priemyselných membránových modulov

Materiál membrány a typ filtrácie definujú, čo môže membrána oddeliť. Konfigurácia modulu – ako je membrána fyzicky usporiadaná vo svojom kryte – určuje, ako efektívne funguje v procesnom meradle, ako narába s nerozpustenými látkami a aké sú náklady na jednotku spracovaného výkonu. Výber nesprávnej konfigurácie modulu pre prívodný prúd vedie k zrýchlenému zanášaniu, vysokej frekvencii čistenia a krátkej životnosti prvku.

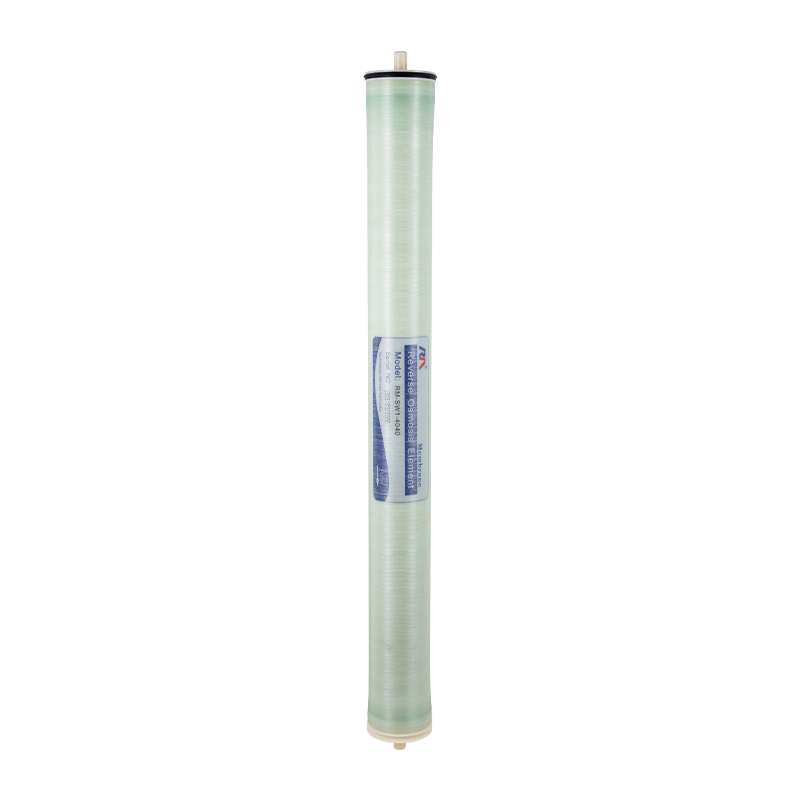

Špirálové vinuté moduly

Špirálovo vinuté moduly sú najpoužívanejšou konfiguráciou v priemyselných RO, NF a UF aplikáciách pre relatívne čisté vstupné prúdy. Membrána sa vyrába ako ploché listy, zmontované s rozperami pre prívod a permeát medzi nimi a špirálovito navinuté okolo centrálnej perforovanej zbernej trubice permeátu. Táto geometria poskytuje veľmi veľkú plochu membrány na jednotku objemu – štandardný prvok s priemerom 8 palcov a dĺžkou 40 palcov obsahuje 37 až 40 m² aktívnej plochy membrány – pri nízkych výrobných nákladoch. Obmedzením špirálovo vinutých modulov je ich zraniteľnosť voči suspendovaným pevným látkam: častice, ktoré sa hromadia v úzkych prívodných rozperných kanáloch, spôsobujú rýchle zvýšenie tlaku a nevratné znečistenie. Na spoľahlivú dlhodobú prevádzku špirálovo vinutých prvkov je potrebná kŕmna voda SDI (Silt Density Index) pod 5 a najlepšie pod 3, čo znamená, že pre väčšinu reálnych zdrojov krmiva je povinná adekvátna predbežná úprava.

Moduly z dutých vlákien

Moduly z dutých vlákien balia tisíce jemných, samonosných membránových rúrok – zvyčajne s vnútorným priemerom 0,5 až 2 mm – do zväzku vo vnútri tlakovej nádoby. Extrémne vysoká hustota balenia je kľúčovou výhodou: membránová nádoba s objemom 0,04 m³ pojme 575 m² dutých vlákien s priemerom 90 µm v porovnaní s približne 30 m² špirálovo vinutých plochých membrán v rovnakom objeme. Moduly z dutých vlákien dominujú vo veľkých aplikáciách UF a MF na úpravu vody a opätovné použitie odpadových vôd, kde ich schopnosť periodicky sa spätne preplachovať, aby sa odstránili nahromadené pevné látky na vonkajšej strane vlákien, umožňuje ekonomickú prevádzku na zakalených prívodných prúdoch bez kontinuálneho krížového toku. Hlavným obmedzením je mierna tolerancia nerozpustených látok v krmive – veľmi vysoké TSS alebo vláknité materiály môžu blokovať zväzok vlákien a odolávať spätnému premývaniu.

Rúrkové moduly

Rúrkové membrány pozostávajú z jednotlivých membránových rúrok s vnútorným priemerom 5 až 25 mm, z ktorých každá je obsiahnutá v podpornom vonkajšom plášti, zapojených do série v puzdre. Veľký vnútorný priemer umožňuje vysokú rýchlosť podávania cez rúrku, ktorá vytvára významnú turbulenciu a šmyk na povrchu membrány – vďaka čomu sú rúrkové moduly konfiguráciou s najvyššou toleranciou znečistenia pre vysokosuspenzné pevné látky alebo viskózne prívody. Široko sa používajú pri spracovaní mlieka (plnotučné mlieko, koncentrácia smotany), spracovaní šťavy, obnove pigmentu a pri čistení priemyselných odpadových vôd, kde by sa špirálovito navinuté moduly alebo moduly z dutých vlákien okamžite zaniesli. Kompromisom sú náklady: plocha membrány na jednotku objemu je oveľa nižšia ako pri konštrukciách s dutými vláknami alebo špirálovito vinutými, vďaka čomu sú rúrkové systémy drahšie na jednotku vyrobeného permeátu. Požiadavky na predúpravu sú minimálne, čo čiastočne kompenzuje túto nevýhodu pri náročných kŕmnych aplikáciách.

Doskové a rámové moduly

Doskové a rámové moduly ukladajú ploché membránové listy medzi dosky, podobne ako kalolis. Sú menej bežné vo veľkoobjemových priemyselných aplikáciách kvôli ich vyšším nákladom a nižšej hustote balenia, ale ponúkajú ľahkú demontáž na kontrolu a výmenu membrány – výhoda v aplikáciách, kde je životnosť membrány krátka alebo kde je vizuálna kontrola znečistenia cenná pre optimalizáciu procesu. Konfigurácie dosiek a rámov sa tiež používajú pri elektrodialýze a určitých špeciálnych aplikáciách na separáciu plynov, kde je formát plochého listu vyžadovaný procesnou chémiou.

Priemyselné aplikácie membránovej filtrácie

Priemyselné membránové systémy teraz fungujú v pozoruhodne širokej škále sektorov a typov procesov. Nasleduje popis najvýznamnejších oblastí použitia a špecifických typov membrán používaných v každej z nich.

Voda a čistenie odpadových vôd

Úprava vody je najväčším jednotným trhom pre priemyselné membrány. Membrány MF a UF sa používajú pri výrobe pitnej vody na odstránenie zákalu, baktérií a cýst Giardia/Cryptosporidium s fyzikálnou bariérou, ktorá sa pri svojej účinnosti nespolieha na chemické dávkovanie. NF a RO sa používajú na zmäkčovanie podzemnej vody, odsoľovanie brakickej vody a odsoľovanie morskej vody. Pri čistení priemyselných odpadových vôd membránové bioreaktory (MBR) kombinujú biologickú degradáciu organických znečisťujúcich látok s UF membránovou separáciou čistených odpadových vôd, čím vytvárajú trvalo vysokokvalitný permeát vhodný na priame opätovné použitie bez ďalšieho čistenia. Systémy MBR sa teraz bežne používajú v textilnom priemysle, pri spracovaní potravín, papieri a chemických odpadových vodách, kde opätovné použitie odpadových vôd alebo ciele s nulovým vypúšťaním tekutín vyžadujú výstup vyššej kvality v porovnaní s konvenčnými procesmi aktivovaného kalu.

Spracovanie mlieka a potravín

Mliekarenský priemysel bol jedným z prvých sektorov, ktoré vo veľkom prijali priemyselnú membránovú technológiu a membrány zostávajú ústredným prvkom spracovania mlieka. Membrány UF koncentrujú mliečne bielkoviny na výrobu syra, štandardizujú obsah bielkovín v tekutom mlieku a získavajú srvátkové bielkoviny zo srvátkových tokov – vysokohodnotná separácia, ktorá premieňa bývalý odpadový tok na prémiovú výživovú zložku. Membrány MF čistia a za studena sterilizujú tekuté mliečne prúdy bez tepelnej úpravy, zachovávajú chuť a nutričnú kvalitu. V širšom potravinárskom priemysle UF koncentruje bielkoviny šťavy a enzýmy; NF koncentruje cukrové sirupy a odstraňuje farbu; a RO koncentruje prúdy tekutých potravín na prepravu alebo ďalšie spracovanie pri znížených nákladoch na energiu v porovnaní s odparovaním.

Farmaceutické a biotechnológie

Priemyselná membránová separácia vo farmaceutickej a biotechnologickej výrobe plní dve základné funkcie: čistenie (odstránenie nečistôt z cieľovej molekuly) a koncentrácia (zvýšenie koncentrácie cieľovej molekuly v konečnom produkte). UF s definovanými hodnotami MWCO sa používa na uchovanie cieľových proteínov, enzýmov, monoklonálnych protilátok a vírusových častíc pri odstraňovaní menších nečistôt a pufrovacích solí v procese nazývanom diafiltrácia – v podstate kontinuálne premývanie zadržanej makromolekuly čerstvým pufrom. Membránová sterilná filtrácia s použitím 0,22 µm MF membrán odstraňuje všetky baktérie a spóry z finálnych liekových produktov alebo bioprocesných prúdov ako alternatíva k tepelnej sterilizácii. Keramické membrány s plnou parou sterilizovateľnosťou sú preferované v aplikáciách, kde musí byť rovnaký povrch membrány validovaný pre opakované cykly sterilného spracovania.

Chemické a petrochemické spracovanie

Priemyselná membránová separácia sa čoraz viac používa v chemickej výrobe na zníženie spotreby energie v porovnaní s metódami tepelnej separácie, ako je destilácia a odparovanie. Nanofiltračné membrány odolné voči rozpúšťadlám (SRNF) fungujú v prúdoch organických rozpúšťadiel na koncentrovanie katalyzátorov, regeneráciu drahých činidiel alebo oddelenie reakčných produktov od nezreagovaných východiskových materiálov. V sektore ropy a zemného plynu membrány na separáciu plynov – odlišná kategória od membrán na kvapalnú fázu – oddeľujú CO₂ od zemného plynu, získavajú vodík z rafinérskych prúdov a odstraňujú vodnú paru z procesného plynu. Regenerácia rozpúšťadiel na báze membrán vo farmaceutickej syntéze je rastúca oblasť použitia, pretože priemysel znižuje spotrebu rozpúšťadiel a tvorbu odpadu.

Výroba polovodičov a elektroniky

Výroba polovodičových čipov a LCD panelov vyžaduje ultračistú vodu s extrémne nízkymi hladinami častíc, baktérií, rozpustených organických látok a iónových nečistôt. Priemyselné membránové systémy – zvyčajne sled predbežnej úpravy, RO a elektrodeionizácie (EDI) alebo leštenia iónovou výmenou – produkujú vodu s odporom 18 MΩ·cm, ktorú linky na výrobu polovodičov vyžadujú. Membrány MF s veľmi tesným hodnotením veľkosti častíc (0,05 µm alebo menej) sa používajú v mieste použitia, aby sa zabránilo kontaminácii časticami v procesných kúpeľoch a oplachovej vode v nanometrovej škále moderných vlastností čipov.

Znečistenie priemyselných membrán: Príčiny, typy a prevencia

Znečistenie – hromadenie nežiaduceho materiálu na povrchu membrány alebo v jej póroch – je hlavnou prevádzkovou výzvou v každom priemyselnom membránovom systéme. Znižuje prietok permeátu, zvyšuje transmembránový tlak, znižuje selektivitu separácie a v konečnom dôsledku skracuje životnosť membránového prvku. Pochopenie mechanizmov zanášania a ako im predchádzať alebo ich zvládať je rovnako dôležité ako počiatočný výber membrány.

Typy znečistenia membrán

• Zanášanie časticami: Ukladanie suspendovaných častíc, koloidov a jemných pevných látok na povrch membrány, čím sa vytvára filtračný koláč. Kontrolované primeranou predbežnou úpravou (koagulácia, flokulácia, predfiltrácia) na zníženie zákalu krmiva a indexu hustoty kalu pred fázou membrány.
• Organické znečistenie: Adsorpcia a akumulácia rozpustenej organickej hmoty — humínových látok, polysacharidov, bielkovín, olejov — na povrchu membrány. Obzvlášť problematické pre hydrofóbne membrány, ako je PVDF. Riadené optimalizáciou predbežnej úpravy koaguláciou alebo adsorpciou aktívneho uhlia, výberom hydrofilných membránových materiálov a pravidelným alkalickým čistením CIP.
• Vodný kameň (minerálne znečistenie): Zrážanie ťažko rozpustných minerálnych solí - uhličitanu vápenatého, síranu vápenatého, síranu bárnatého, oxidu kremičitého - na povrchu membrány, pretože ich koncentrácia prekračuje limit rozpustnosti pri zvýšených koncentračných faktoroch v blízkosti membrány. Obzvlášť kritické v systémoch RO a NF pracujúcich pri vysokých rýchlostiach obnovy. Riadené dávkovaním antiscalantu, úpravou pH krmiva, obmedzením regenerácie systému pod prah tvorby vodného kameňa a periodickým čistením CIP kyselinou.
• Biologické znečistenie: Tvorba mikrobiálnych biofilmov na povrchu membrány. Baktérie tvoriace biofilm priľnú k membráne, množia sa a vylučujú extracelulárne polysacharidy, ktoré vytvárajú húževnatú gélovú vrstvu odolnú voči štandardnému hydraulickému čisteniu. Biologické znečistenie je najťažšie zvládnuteľný typ znečistenia a je hlavnou výzvou v systémoch RO, ktoré upravujú vodu aj s nízkymi hladinami biologicky odbúrateľného organického uhlíka. Stratégie prevencie zahŕňajú dezinfekciu napájacej vody kompatibilnými biocídmi (DBNPA a CMIT/MIT sú schválené väčšinou výrobcov RO membrán), periodické prerušované dávkovanie a minimalizáciu mŕtvych ramien a stagnujúcich zón v potrubí systému.

Kľúčové výstražné indikátory znečistenia

Nasledujúce zmeny výkonu signalizujú, že znečistenie sa vyvinulo do bodu, kedy je potrebné vykonať čistenie. Čakanie dlhšie ako tieto prahové hodnoty pred začatím čistenia zvyšuje riziko nevratného znečistenia, ktoré čistenie nedokáže zvrátiť:

• Normalizovaný prietok permeátu sa znížil o 10 – 15 % z čistej základnej čiary alebo z poslednej udalosti čistenia.
• Normalizovaný priechod soli (v systémoch RO/NF) sa zvýšil o 10% od základnej línie – čo naznačuje buď znečistenie alebo degradáciu membrány.
• Rozdielový tlak medzi krmivom a koncentrátom sa zvýšil o 15 % od základnej línie – často skorý indikátor znečistenia časticami alebo biofilmom v prívodných kanáloch.

Čistenie priemyselných membrán: CIP protokoly a chemický výber

Clean-in-Place (CIP) je štandardná metóda na obnovenie znečistených priemyselných membrán na takmer pôvodný výkon bez ich odstránenia zo systému. Dobre vykonaný protokol CIP používa recirkulujúce čistiace roztoky pri kontrolovanej teplote, prietoku a pH na rozpustenie, rozptýlenie alebo zničenie zanášacieho materiálu na povrchu membrány. Výber nesprávnej čistiacej chemikálie pre typ znečistenia je najčastejším dôvodom, prečo CIP nedokáže obnoviť výkon a môže tiež spôsobiť nezvratné poškodenie membrány.

CIP chemický výber podľa typu znečistenia

Štandardná postupnosť CIP pre zmiešané organické a minerálne znečistenie – čo je najbežnejší scenár v reálnom svete – je začať s alkalickým čistením, aby sa najskôr vyriešilo organické a biologické znečistenie, potom nasleduje kyslé čistenie na rozpustenie minerálnych usadenín. Obrátením poradia (najskôr kyselina) hrozí fixácia organického znečistenia na povrchu membrány denaturáciou proteínov predtým, ako sa môžu odstrániť. Po každom kroku CIP je nevyhnutné dôkladné prepláchnutie na neutrálne pH pred ďalším krokom, aby sa zabránilo chemickým reakciám medzi nekompatibilnými čistiacimi roztokmi v membránovom module. Teplota počas CIP by sa mala udržiavať v rámci limitov špecifikovaných výrobcom – zvyčajne 35 až 45 °C pre väčšinu polymérnych membrán – pretože vyššie teploty zvyšujú rýchlosť chemickej reakcie a účinnosť čistenia, ale riskujú prekročenie tepelnej tolerancie membrány.

Ako vybrať správnu priemyselnú membránu pre vašu aplikáciu

Výber priemyselnej membrány zahŕňa súčasné zosúladenie viacerých systémových požiadaviek – typu filtrácie, kompatibility materiálu, konfigurácie modulu, prevádzkových podmienok a celkových nákladov na vlastníctvo – namiesto optimalizácie akéhokoľvek jednotlivého parametra samostatne. Spracovanie týchto rozhodovacích bodov systematicky predchádza najbežnejším výberovým chybám.

• Presne definujte cieľ separácie: Čo sa musí zachovať, čo musí prejsť a do akej špecifikácie čistoty alebo koncentrácie? Odpoveď na túto otázku určuje, ktorý typ filtrácie (MF/UF/NF/RO) je potrebný. Ak by dva typy filtrácie teoreticky mohli dosiahnuť cieľ, vyhodnoťte oba a porovnajte ich celkové náklady na systém.
• Dôkladne charakterizujte prúd krmiva: Výber membrány ovplyvňuje obsah nerozpustených látok, zákal, pH, teplota, obsah rozpustených organických a minerálnych látok, prítomnosť olejov alebo tukov, mikrobiálne zaťaženie a chemická spotreba kyslíka. Charakterizácia krmiva tiež určuje požiadavky na predbežnú úpravu - krok, ktorý je často nedostatočne špecifikovaný a je často príčinou predčasného zlyhania membrány v systémoch, ktoré sú uvedené do prevádzky.
• Prispôsobte materiál membrány požiadavkám na chémiu a čistenie: Ak procesný prúd obsahuje rozpúšťadlá, silné kyseliny alebo vysoké hladiny chlóru, polymérne membrány môžu byť vylúčené z dôvodov chemickej kompatibility. Ak proces vyžaduje sterilizáciu parou, kvalifikujú sa iba keramické membrány. Ak proces zahŕňa oleje a tuky, hydrofilné membránové materiály alebo keramické membrány budú mať výrazne lepšiu odolnosť voči znečisteniu ako hydrofóbne alternatívy.
• Vyberte konfiguráciu modulu na základe podávania nerozpustných látok: Použite všeobecné pravidlo, že špirálovo vinuté moduly vyžadujú vopred upravené podávanie s nízkym obsahom pevných látok; moduly z dutých vlákien dokážu zvládnuť mierne tuhé látky so spätným preplachom; a rúrkové moduly sú správnou voľbou pre vysokopevné alebo viskózne krmivá, kde by sa iné konfigurácie zaniesli v priebehu niekoľkých hodín.
• Vypočítajte celkové náklady na vlastníctvo, nielen nákupnú cenu membrány: Keramické membrány sú vopred drahšie, ale vydržia niekoľkonásobne dlhšie ako polymérové prvky v agresívnych podmienkach podávania alebo čistenia. Systémy RO majú vyššie náklady na energiu ako UF, ale môžu eliminovať kroky chemického spracovania, čím sa znižujú prevádzkové náklady inde v procese. Správne ekonomické porovnanie zahŕňa kapitálové náklady, frekvenciu výmeny membrány, spotrebu energie, náklady na predúpravu, spotrebu chemikálií na čistenie a prestoje systému.
• Požiadajte o pilotné údaje pred úplnou špecifikáciou: Pilotné testovanie na aktuálnom prívodnom prúde s kandidátskou membránou je jediným spoľahlivým spôsobom, ako overiť rýchlosť toku, výkonnosť odmietnutia, rýchlosť zanášania a regeneráciu CIP pred špecifikáciou systému v plnom rozsahu. Výrobcovia membrán zvyčajne poskytujú testovacie prvky na pilotné vyhodnotenie a údaje z pilotnej prevádzky sú neoceniteľné pre presné dimenzovanie a odhad celkových nákladov celého systému.
